5TM 土壤水分、温度传感器
用户手册
核心功能概述

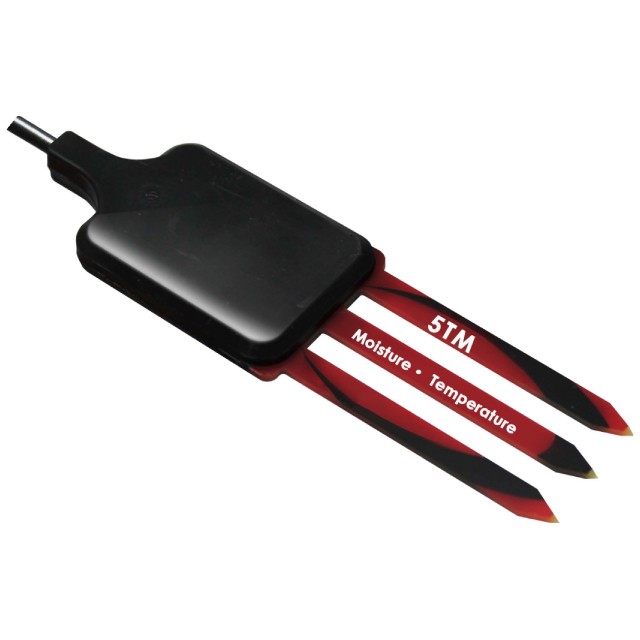

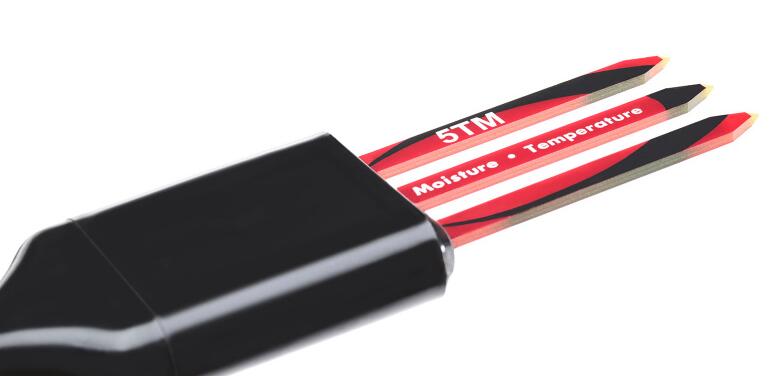

KE-5TM设计用于测量土壤或栽培基质的体积含水量和温度。KE-5TM使用运行频率为70 MHz的振荡器，通过测量土壤的介电常数来确定其体积含水量。传感器叉形探针上的热敏电阻测定土壤温度。
KE-5TM通过使用电容/频域技术测量土壤（或其他介质）的介电常数来确定容积含水量（VWC）。信号过滤最小化盐度和纹理效应，使5TM在大多数土壤和无土介质中更加准确。工厂校准包括矿物土，盆栽土，岩棉和珍珠岩。
虽然KE-5TM和EC-TM传感器使用相同的测量原理，但是采用了改良的校准程序，并具有SDI-12输出。KE-5TM使用5点校准程序测定介电常数，这比先前的EC-TM更精确。
技术规格参数
| 参数名称 | 详细说明 |
|---|---|
| 技术指标 | 表观介电常数（εₐ）：±1εₐ（1-40，土范围内）;±15％（40-80） |
| 测量范围 | 土壤体积含水量（VWC）： - 使用Topp方程（溶液电导率<10 dS/m矿质土）：±0.03 m³/m³（±3％VWC） - 使用介质特异性校准（任何多孔介质）：±0.02 m³/m³（±2％VWC） 温度：±1°C |
| 测量精度 | VWC：0.0008m³/m³（0.08％VWC，0至50％VWC范围）; 温度：0.1°C; εₐ：1（空气）到80（水） |
| 工作温度 | -40-60°C *某些条件下可更高温度使用，需联系获取详情 |
| 尺寸 | 10cm×3.2cm×0.7cm |
| 输出 | RS232（TTL）、SDI-12、RS485 （支持RS232或SDI-12协议输出） |
| 电缆长度 | 标配5米电缆 可定制，最大75米（更长需联系） |
| 测量时间 | 150 ms |
| 功率 | 3.6-15VDC - 静态：0.3 mA - 测量期间：10 mA（150 ms） |
| 连接器类型 | 3.5mm“立体声”插头或剥线镀锡导线（3芯） |
| 数据记录器 | Em50、ProCheck、Campbell Scientific、SDI-12转换器 |
