KL-S2000缆道雷达波测流系统

KL-S2000缆道雷达波测流系统描述：

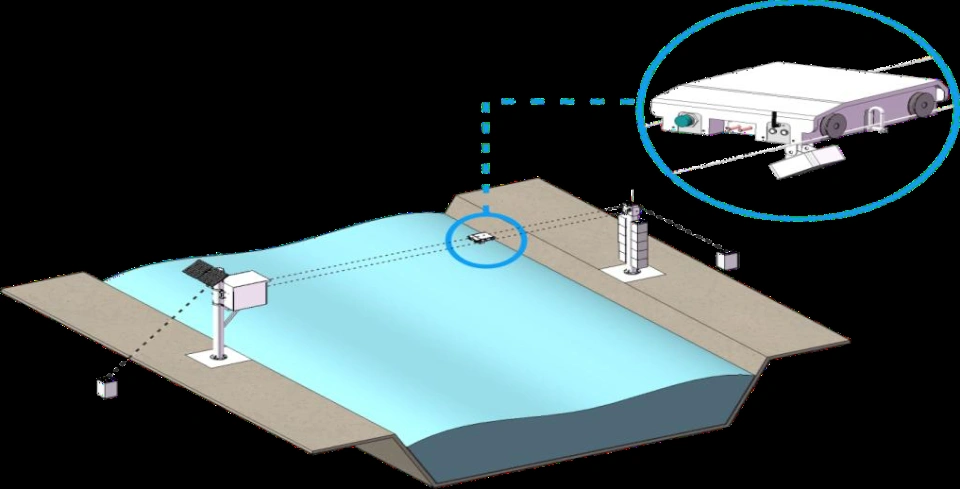

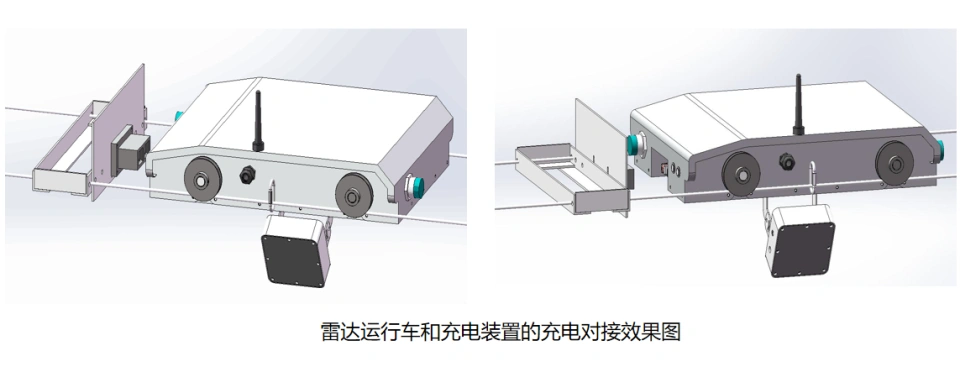

       雷达波测流系统通过架设简易缆道，在缆道上悬挂雷达运行车和雷达流速仪，通过安装的雷达水位计或者其他水位测量装置结合大断面数据和测流垂线参数，雷达运行车自动根据垂线位置测量每个垂线的流速，通过短距离无线通讯发送到控制及传输系统，控制及传输系统内的遥测终端机会计算出每个小断面的流速、流量、面积等数据，所有垂线测量完成后，自动计算出大断面的过流面积、平均流速、流量等数据，系统控制器同时采集水位数据，再将水位、流速等数据发送给远程终端机，实时计算断面流量，从而实现断面无人值守自动测验。当完成测流后，将雷达运行车开回，自动对准充电装置进行充电。雷达波测流系统安装方便、测流迅速、不受风雨和停电限制，适应高流速、宽河道测流，也可用于巡测和一般性测流。应用于水文监测、防洪防涝、环保排污监测等领域。

系统架构与技术原理

       水文缆道雷达波测流系统以多普勒雷达技术为重点，通过架设跨河缆道实现河道断面流量的自动化监测。系统主体由缆道基础、雷达运行车、流速仪、水位计及控制传输系统构成，各组件通过模块化设计实现协同作业。其中，缆道基础采用两根直径不小于 5mm 的 304 不锈钢钢丝绳作为导轨，间距保持 300mm，通过对岸配重装置维持恒定垂度，确保雷达运行车在轨道上稳定运行。

       雷达运行车搭载 24GHz 平板多普勒雷达流速仪，当接收到控制指令后，沿缆道移动至指定垂线位置实施流速测量。雷达流速仪发射微波信号，基于多普勒效应获取水面流速数据，测量范围覆盖 0.1~20m/s（部分工况可达 0.1~40m/s），精度控制在 ±0.01m/s 或 ±1% 以内。与此同时，系统同步采集水位数据，结合预先录入的河道大断面参数，通过流速面积法自动计算断面流量，终将数据经无线传输模块上传至监测平台。

       这种测量模式突破了传统接触式测流的局限性，尤其在高流速、宽河道（可达 200m 以上）及恶劣天气条件下，仍能保持稳定的测量性能。系统通过集成增益调节功能，可自适应不同测流距离，配合自动垂度补偿技术，有效降低因缆道形变导致的测量误差。

重点组件与技术特性

1.雷达测流单元

       雷达流速仪作为系统重点传感器，采用 24GHz 高频天线，波束角 12°×25°，可在 0~40m 有效距离内实现非接触式测量。其内部集成 4 级增益调节与抗干扰算法，能抑制工频干扰、雨天跳变等噪声信号，在 - 30℃至 65℃温度区间内保持稳定工作。设备防护等级达 IP67（可扩展至 IP68），满足全天候监测需求。

2.运动控制单元

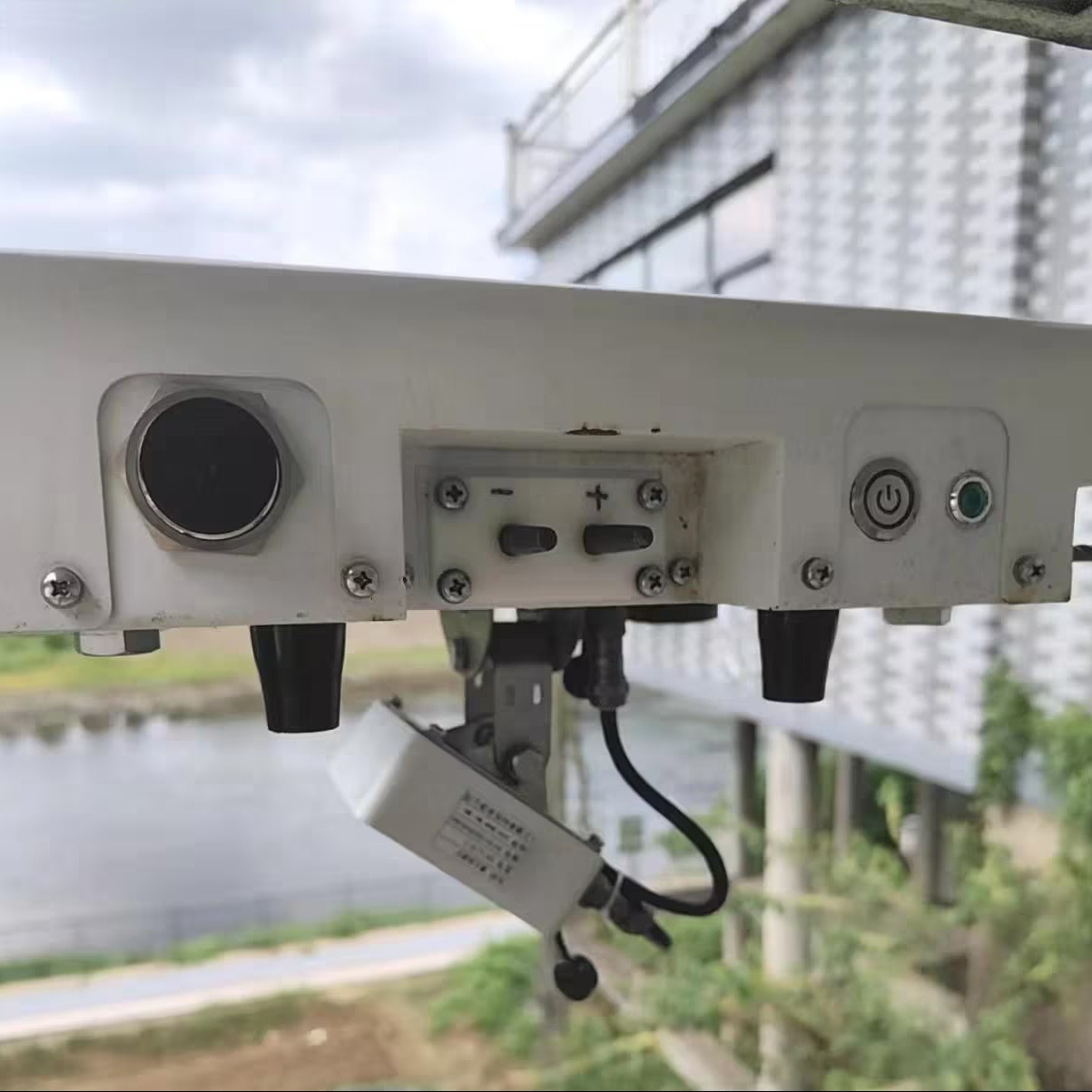

       雷达运行车采用双轨四轮驱动结构，由 304 不锈钢与铝合金材质构成，自重不超过 10kg，运行速度大于 1m/s，行走误差率≤0.2%。车辆配备 20AH 锂电池，支持全自动恒流恒压充电，当电池电压低于阈值时自动请求充电，充满后智能断开。运行车在行进过程中具备自动加减速功能，接近测点时主动减速，确保测量位置精度，遇异常情况（如电压过低、测速异常）时自动返回充电基站并上报故障信息。

3.数据处理与传输单元

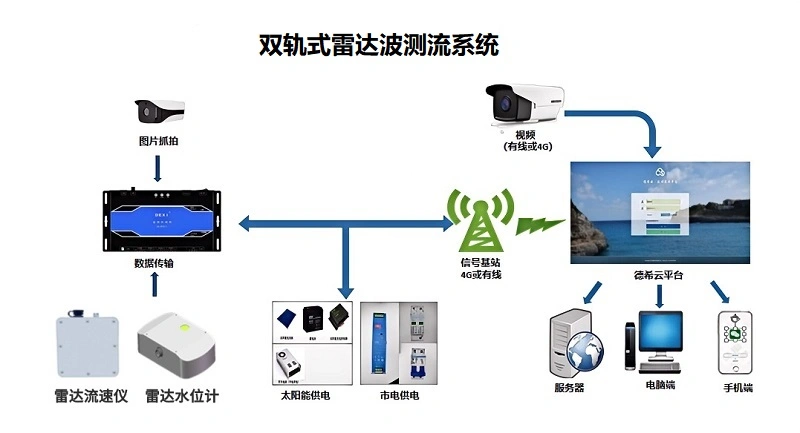

       控制及传输系统以 RTU 遥测终端机为重点，集成 2G/3G/4G 及以太网通信模块，支持 SL651-2014 水文通讯规约。终端机具备 16M 内存（可扩展至 256G TF 卡），能实时存储水位、流速、流量等数据，并生成符合水文规范的报表。系统采用太阳能浮充蓄电池供电，配置的太阳能板可在 2 个晴日内充满电池，蓄电池容量确保连续 45 天阴雨天正常运行。

自动化监测模式与应用优势

       该系统构建了多场景自适应的监测机制，可根据水位变化自动调整测流垂线数量。当水位变幅超过 ±0.5m 时，系统触发加密施测模式；水位低于设定阈值或环境温度低于零度时，自动进入停测状态，既保证数据完整性又降低能耗。同时支持定时施测（可远程修改时间参数）与现场手动加测模式，满足应急监测需求。

       在技术应用层面，系统展现出多维度优势：非接触测量避免了泥沙、漂浮物对设备的磨损，维护成本较传统测流方式降低 60% 以上；无人值守模式实现 24 小时连续监测，数据采集频率可达 5 分钟 / 次，为洪水演进过程提供高密度数据支撑；软件平台集成水位流量对比分析、流速分布可视化等功能，支持历史数据导出与整编，直接服务于水文资料分析。此外，双轨设计较单轨系统明显提升运行稳定性，减少探头晃动导致的测量偏差，尤其在强风环境下仍能保持流速测量精度。

测量误差来源与优化策略

       尽管系统具备较高测量精度，实际应用中仍需关注误差控制。角度误差源于雷达探头俯仰角与水平角的输入偏差，需在安装时通过精密仪器校准，确保角度参数误差≤0.1°；探头晃动多由缆道垂度变化或风力影响所致，可通过延长测流历时（建议单次测量时间≥60 秒）降低数据离散度；风速对低流速测量影响明显，当风速超过 8 级时，0.3m/s 以下的流速测量误差可能扩大至 ±5%，因此建议在低流速工况下结合风速传感器进行数据修正。

       为提升流量计算精度，系统需通过现场率定确定表面流速系数。具体操作中，先将系数设为 1 测得虚流量，再与流速仪或 ADCP 实测流量对比，经迭代计算获取系数值，通常该系数在 0.85~0.95 区间内，受河道糙率、断面形态等因素影响。

工程应用与实施要点

       在系统安装过程中，缆道架设质量直接影响测量精度。钢丝绳空载垂度需控制在 100mm 以内，跨度 100m 以上河道需采用直径≥5mm 的钢丝绳，配重块总重量根据河宽调整（如 60m 河宽需约 500kg 配重）。雷达运行车安装高度需兼顾与水位，确保探头距水面距离在 0.5~30m 范围内。防雷接地系统需满足接地电阻＜10Ω 的要求，避免雷击损坏电子设备。

       现场调试阶段，需重点验证系统响应速度与数据一致性。通过模拟不同水位工况，测试运行车定位精度、数据上传延迟及流量计算准确性，确保各项指标符合水文规范要求。后期维护中，应定期检查钢丝绳张力、电池容量及雷达天线清洁度，建议每季度进行一次系统校准，保障长期运行稳定性。

       水文缆道雷达波测流系统通过技术集成与创新，推动水文监测向智能化、无人化方向发展。该系统在江河流量监测、水库调度及城市防洪等领域的应用，不仅提升了数据采集效率，更通过实时监测与预警功能为水安全管理提供决策支撑。随着传感器技术与通信技术的持续进步，此类非接触测流系统将在更大范围的水利监测场景中发挥关键作用，助力智慧水文体系的构建与完善。
